TIME ROLLING · PENGEBORAN MINYAK & GAS

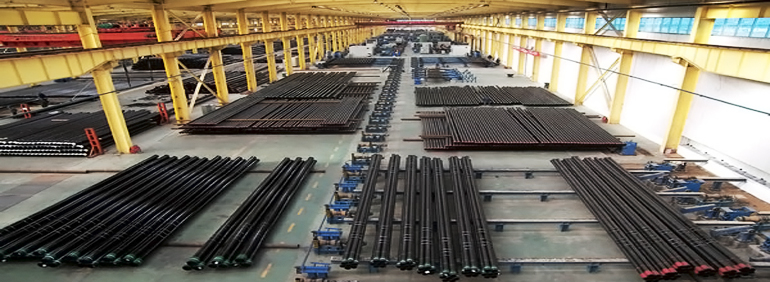

OCTG & Pipa Penyalur
Time Rolling memasok oil country tubular goods (OCTG) dan pipa penyalur untuk proyek minyak dan gas. Tinjau spesifikasi casing, tubing, dan pipa penyalur, lalu sampaikan mutu, ukuran, sambungan, serta jumlah yang diperlukan untuk ditinjau.
- Casing & tubing
- API 5CT / 5B
- Pipa penyalur
- API 5L / ASTM
- Kelompok produk
- 3

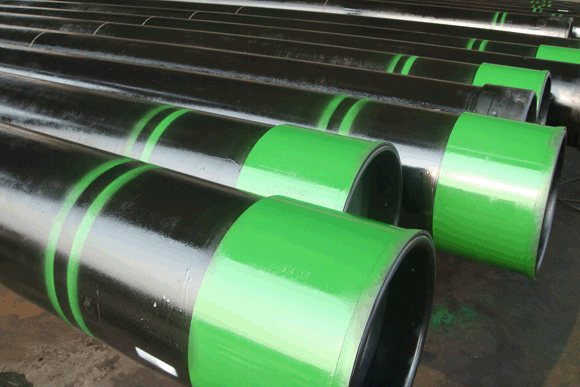

Casing API
Time Rolling memasok casing sesuai API Spec 5CT dan API Spec 5B. Rangkaian di bawah mencantumkan diameter luar, berat nominal, ketebalan dinding, mutu baja, dan jenis ujung.
- Acuan pengendalian mutu: ISO 9001 dan API Q1.
- Kode ujung: P — ujung polos; S — ulir bulat pendek; L — ulir bulat panjang; B — ulir buttress.
- Rentang panjang: R2, 7.62–10.36 m; R3, 10.36–14.63 m.
- Kopling standar API, kopling dengan celah khusus, dan pilihan bevel tersedia sesuai pesanan.
Gunakan tabel yang dapat digulir untuk membandingkan ukuran, mutu baja, dan jenis ujung.
| Diameter luar | Berat Nominal (Berulir dengan kopling) | Dinding | Mutu Baja dan Jenis Ujung | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| inci | mm | lb/ft | Kg/m | inci | mm | J55/ K55 | L80 | N80 | C90/ T95 | P110 | Q125 |
| 4-1/2 | 114.30 | 10.5 | 15.63 | 0.224 | 5.69 | PSB | -- | -- | -- | -- | -- |
| 4-1/2 | 114.30 | 11.6 | 17.26 | 0.250 | 6.35 | PSLB | PLB | PLB | PLB | PLB | -- |
| 4-1/2 | 114.30 | 13.5 | 20.09 | 0.290 | 7.37 | -- | PLB | PLB | PLB | PLB | -- |
| 4-1/2 | 114.30 | 15.1 | 22.47 | 0.337 | 8.56 | -- | -- | -- | -- | PLB | PLB |
| 5 | 127.00 | 11.5 | 17.11 | 0.220 | 5.59 | PS | -- | -- | -- | -- | -- |
| 5 | 127.00 | 13 | 19.35 | 0.253 | 6.43 | PSLB | -- | -- | -- | -- | -- |
| 5 | 127.00 | 15 | 22.32 | 0.296 | 7.52 | PSLB | PLB | PLB | PLB | PLB | -- |
| 5 | 127.00 | 18 | 26.79 | 0.362 | 9.19 | -- | PLB | PLB | PLB | PLB | PLB |
| 5-1/2 | 139.70 | 14 | 20.83 | 0.244 | 6.2 | PS | -- | -- | -- | -- | -- |
| 5-1/2 | 139.70 | 15.5 | 23.07 | 0.275 | 6.98 | PSLB | -- | -- | -- | -- | -- |
| 5-1/2 | 139.70 | 17 | 25.30 | 0.304 | 7.72 | PSLB | PLB | PLB | PLB | PLB | -- |
| 5-1/2 | 139.70 | 20 | 29.76 | 0.361 | 9.17 | -- | PLB | PLB | PLB | PLB | -- |
| 5-1/2 | 139.70 | 23 | 34.23 | 0.415 | 10.54 | -- | PLB | PLB | PLB | PLB | PLB |
| 6-5/8 | 168.28 | 20 | 29.76 | 0.288 | 7.32 | PSLB | -- | -- | -- | -- | -- |
| 6-5/8 | 168.28 | 24 | 35.72 | 0.352 | 8.94 | PSLB | PLB | PLB | PLB | PLB | -- |
| 6-5/8 | 168.28 | 28 | 41.67 | 0.417 | 10.59 | -- | PLB | PLB | PLB | PLB | -- |
| 6-5/8 | 168.28 | 32 | 47.62 | 0.475 | 12.06 | -- | PLB | PLB | PLB | PLB | PLB |
| 7 | 177.80 | 20 | 29.76 | 0.272 | 6.91 | PS | -- | -- | -- | -- | -- |
| 7 | 177.80 | 23 | 34.23 | 0.317 | 8.05 | PSLB | PLB | PLB | PLB | -- | -- |
| 7 | 177.80 | 26 | 38.69 | 0.362 | 9.19 | PSLB | PLB | PLB | PLB | PLB | -- |
| 7 | 177.80 | 29 | 43.16 | 0.408 | 10.36 | -- | PLB | PLB | PLB | PLB | -- |
| 7 | 177.80 | 32 | 47.62 | 0.453 | 11.51 | -- | PLB | PLB | PLB | PLB | -- |
| 7 | 177.80 | 35 | 52.09 | 0.498 | 12.65 | -- | PLB | PLB | PLB | PLB | PLB |
| 7 | 177.80 | 38 | 56.55 | 0.540 | 13.72 | -- | PLB | PLB | PLB | PLB | PLB |
| 7-5/8 | 193.68 | 26.4 | 39.29 | 0.328 | 8.33 | PSLB | PLB | PLB | PLB | -- | -- |
| 7-5/8 | 193.68 | 29.7 | 44.20 | 0.375 | 9.52 | -- | PLB | PLB | PLB | PLB | -- |
| 7-5/8 | 193.68 | 33.7 | 50.15 | 0.430 | 10.92 | -- | PLB | PLB | PLB | PLB | -- |
| 7-5/8 | 193.68 | 39 | 58.04 | 0.500 | 12.70 | -- | PLB | PLB | PLB | PLB | PLB |
| 8-5/8 | 219.08 | 36 | 53.57 | 0.400 | 10.16 | PSLB | PLB | PLB | PLB | -- | -- |
| 8-5/8 | 219.08 | 40 | 59.53 | 0.450 | 11.43 | -- | PLB | PLB | PLB | PLB | -- |
| 8-5/8 | 219.08 | 44 | 65.48 | 0.500 | 12.70 | -- | PLB | PLB | PLB | PLB | -- |
| 8-5/8 | 219.08 | 49 | 72.92 | 0.557 | 14.15 | -- | PLB | PLB | PLB | PLB | PLB |
| 9-5/8 | 244.48 | 36 | 53.57 | 0.352 | 8.94 | PSLB | -- | -- | -- | -- | -- |
| 9-5/8 | 244.48 | 40 | 59.53 | 0.395 | 10.03 | PSLB | PLB | PLB | PLB | -- | -- |
| 9-5/8 | 244.48 | 43.5 | 64.73 | 0.435 | 11.05 | -- | PLB | PLB | PLB | PLB | -- |
| 9-5/8 | 244.48 | 47 | 69.94 | 0.472 | 11.99 | -- | PLB | PLB | PLB | PLB | PLB |
| 9-5/8 | 244.48 | 53.5 | 79.62 | 0.545 | 13.84 | -- | PLB | PLB | PLB | PLB | PLB |
| 9-5/8 | 244.48 | 58.4 | 86.91 | 0.595 | 15.11 | -- | PLB | PLB | PLB | PLB | PLB |
| 10-3/4 | 273.05 | 40.5 | 60.27 | 0.350 | 8.89 | PSB | -- | -- | -- | -- | -- |
| 10-3/4 | 273.05 | 45.5 | 67.71 | 0.400 | 10.16 | PSB | -- | -- | -- | -- | -- |
| 10-3/4 | 273.05 | 51 | 75.90 | 0.450 | 11.43 | PSB | PSB | PSB | PSB | PSB | -- |
| 10-3/4 | 273.05 | 55.5 | 82.59 | 0.495 | 12.57 | -- | PSB | PSB | PSB | PSB | -- |
| 10-3/4 | 273.05 | 60.7 | 90.33 | 0.545 | 13.84 | -- | -- | -- | PSB | PSB | PLB |
| 10-3/4 | 273.05 | 65.7 | 97.77 | 0.595 | 15.11 | -- | -- | -- | PSB | PSB | PLB |
| 11-3/4 | 298.45 | 47 | 69.64 | 0.375 | 9.53 | PSB | -- | -- | -- | -- | -- |
| 11-3/4 | 298.45 | 54 | 80.36 | 0.435 | 11.05 | PSB | -- | -- | -- | -- | -- |
| 11-3/4 | 298.45 | 60 | 89.29 | 0.489 | 12.42 | PSB | PSB | PSB | PSB | PSB | PLB |
| 13-3/8 | 339.72 | 54.5 | 81.10 | 0.380 | 9.65 | PSB | -- | -- | -- | -- | -- |
| 13-3/8 | 339.72 | 61 | 90.78 | 0.430 | 10.92 | PSB | -- | -- | -- | -- | -- |
| 13-3/8 | 339.72 | 68 | 101.19 | 0.480 | 12.19 | PSB | PSB | PSB | PSB | PSB | -- |
| 13-3/8 | 339.72 | 72 | 107.15 | 0.514 | 13.06 | -- | PSB | PSB | PSB | PSB | PLB |

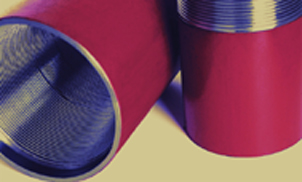

Tubing API
Time Rolling memasok tubing sesuai API Spec 5CT dan API Spec 5B, dengan ukuran, berat, ketebalan dinding, serta pilihan mutu baja yang tercantum di bawah. API Q1 merupakan acuan pengendalian mutu yang dinyatakan.
- Kode ujung: P — ujung polos; N — tanpa penebalan ujung, berulir; E — ujung ditebalkan, berulir.
- Rentang panjang: R1, 6.10–7.32 m (20–24 ft); R2, 8.53–9.75 m (28–32 ft).
- Kopling standar API dan pilihan celah khusus atau bevel tersedia sesuai pesanan.
Gunakan tabel yang dapat digulir untuk membandingkan ukuran, mutu baja, dan jenis ujung.
| Diameter luar | Berat Nominal (Berulir dengan kopling) | Dinding | Mutu Baja dan Jenis Ujung | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| N | U | ||||||||||
| inci | mm | lb./ft. | kg/m | lb./ft. | kg/m | inci | mm | J55 | L80 | N80-1 N80-Q | C90 |
| 2-3/8 | 60.32 | 4.60 | 6.85 | 4.70 | 6.99 | 0.190 | 4.83 | PNU | PNU | PNU | PNU |
| 2-3/8 | 60.32 | 5.80 | 8.63 | 5.95 | 8.85 | 0.254 | 6.45 | -- | PNU | PNU | PNU |
| 2-3/8 | 60.32 | 7.35 | 10.94 | 7.45 | 11.09 | 0.336 | 8.53 | -- | PU | -- | PU |
| 2-7/8 | 73.02 | 6.40 | 9.52 | 6.50 | 9.67 | 0.217 | 5.51 | PNU | PNU | PNU | PNU |
| 2-7/8 | 73.02 | 7.80 | 11.61 | 7.90 | 11.76 | 0.276 | 7.01 | -- | PNU | PNU | PNU |
| 2-7/8 | 73.02 | 8.60 | 12.80 | 8.70 | 12.95 | 0.308 | 7.82 | -- | PNU | PNU | PNU |
| 2-7/8 | 73.02 | 9.35 | 13.91 | 9.45 | 14.06 | 0.340 | 8.64 | -- | PU | -- | PU |
| 3-1/2 | 88.90 | 7.70 | 11.46 | -- | -- | 0.216 | 5.49 | PN | PN | PN | PN |
| 3-1/2 | 88.90 | 9.20 | 13.69 | 9.30 | 13.84 | 0.254 | 6.45 | PNU | PNU | PNU | PNU |
| 3-1/2 | 88.90 | 10.20 | 15.18 | -- | -- | 0.289 | 7.34 | PN | PN | PN | PN |
| 3-1/2 | 88.90 | 12.70 | 18.90 | 12.95 | 19.27 | 0.375 | 9.52 | -- | PNU | PNU | PNU |
| 4 | 101.60 | 9.50 | 14.14 | -- | -- | 0.226 | 5.74 | PN | PN | PN | PN |
| 4 | 101.60 | 10.70 | -- | 11.00 | 16.37 | 0.262 | 6.65 | PU | PU | PU | PU |
| 4-1/2 | 114.30 | 12.60 | 18.75 | 12.75 | 18.97 | 0.271 | 6.88 | PNU | PNU | PNU | PNU |

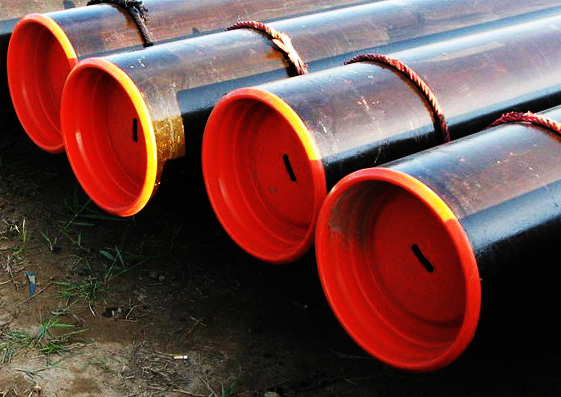

Pipa penyalur API 5L dan ASTM
Pipa penyalur tersedia dalam jenis tanpa kampuh, las busur terendam spiral, las tahanan listrik, dan las busur terendam longitudinal. Tinjau metode produksi, diameter, mutu baja, sambungan, serta lapisan di bawah.
| Metode produksi | SMLS, SSAW, ERW, LSAW |
|---|---|
| Ukuran (Diameter luar) | 1”-80” |
| Mutu | API 5L A, B, X42, X46, X52, X56, X60, X65, X70, X80; ASTM A106B, ASTM A53B etc. |
| Sambungan | Ujung berulir, ujung polos dengan bevel |
| Lapisan | FBE eksternal, 2PE/PP eksternal, 3PE/PP eksternal |
