Peralatan Pengujian Sumur di Permukaan

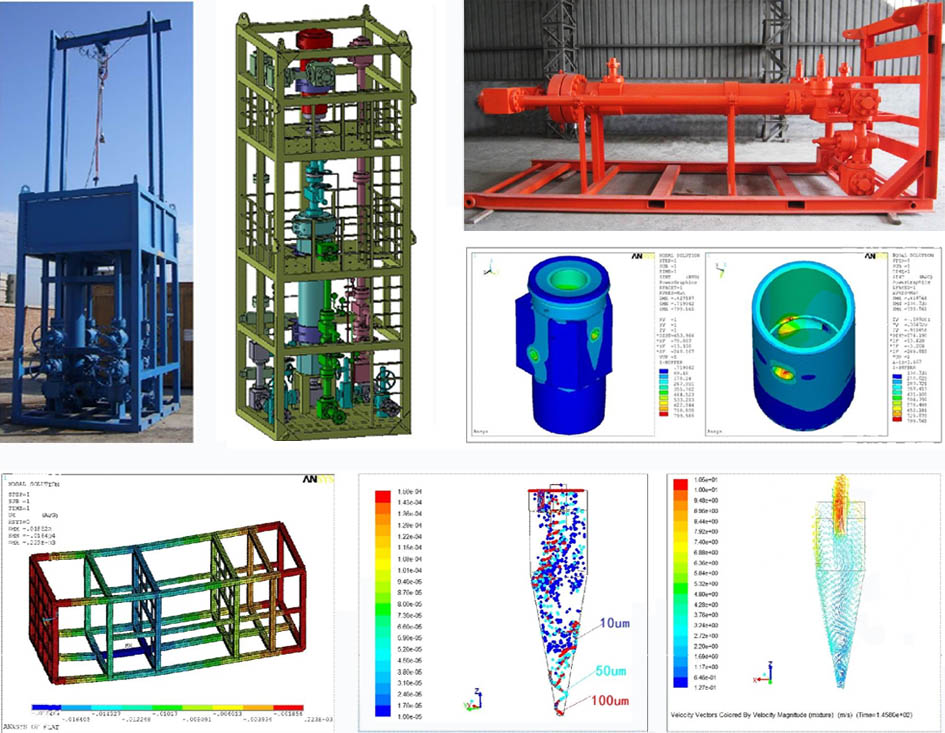

Separator pasir tipe filter dan siklon tersedia untuk pengujian sumur, pembersihan setelah perekahan hidraulik, coiled tubing, serta perawatan sumur dengan snubbing. Sistem untuk lingkungan asam ditawarkan pada 5,000, 10,000, 15,000, dan 20,000 psi untuk membantu melindungi peralatan pengujian sumur di sisi hilir.

• Acuan bejana: ASME VIII, Divisi 2.
• Flensa, fitting, perpipaan, dan katup gerbang: API 6A.
• Acuan layanan: NACE MR-01-75.

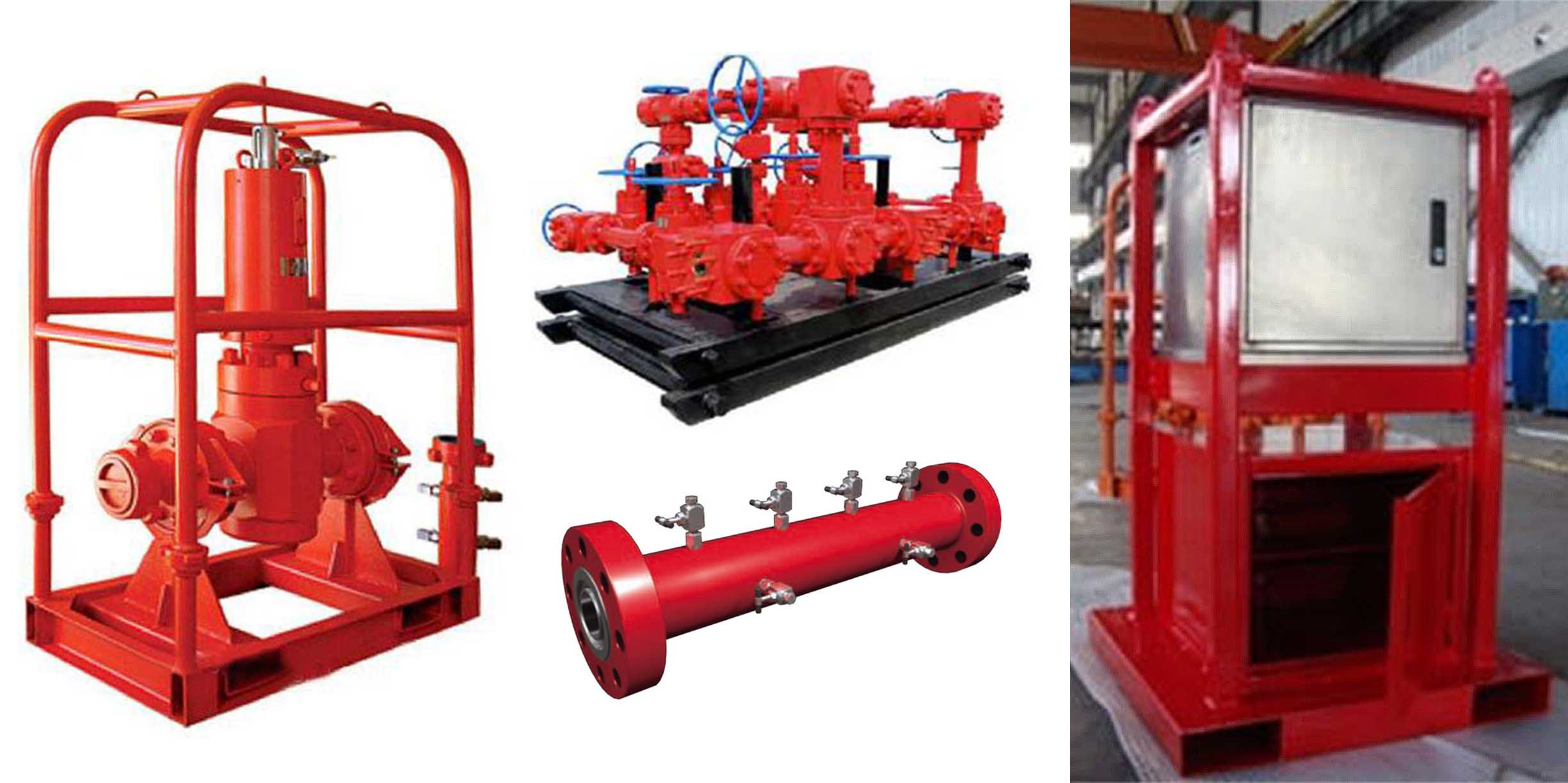

Sistem penghentian darurat (ESD) mengendalikan katup keselamatan permukaan pada flowhead. Penutupan manual atau jarak jauh dapat diaktifkan untuk merespons insiden seperti kebocoran pipa, pipa pecah, atau kebakaran.

Sistem juga dapat membuka kembali katup dan, bila diperlukan, mengendalikan katup keselamatan permukaan tambahan di sisi hulu choke.

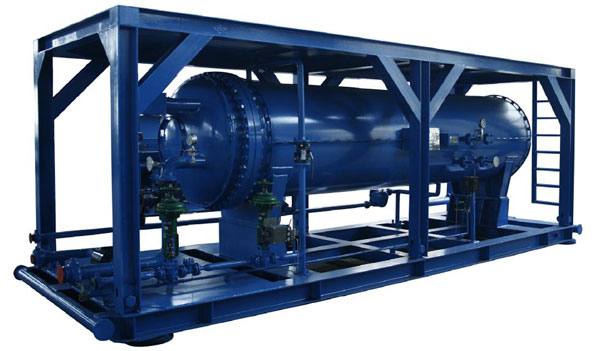

Penukar panas uap meningkatkan suhu campuran minyak, gas, dan air sebelum masuk ke separator uji tiga fase.

Uap masuk ke rumah penukar panas dan memanaskan fluida dalam koil secara tidak langsung. Koil memiliki bagian hulu dan hilir, dengan nosel yang dapat disesuaikan di antaranya untuk mengatur aliran serta mendukung pertukaran panas.

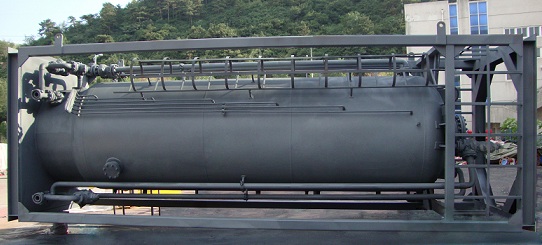

Tangki penyangga mendukung pemeriksaan pembacaan meter aliran minyak separator dan pengukuran produksi minyak. Selama pembersihan sumur tanpa separator atau burner, gas bertekanan rendah dapat dialirkan ke area yang ditentukan.

Tangki menampung sementara minyak mentah dari separator sehingga pompa transfer minyak dapat memasok burner dengan debit dan tekanan yang sesuai.

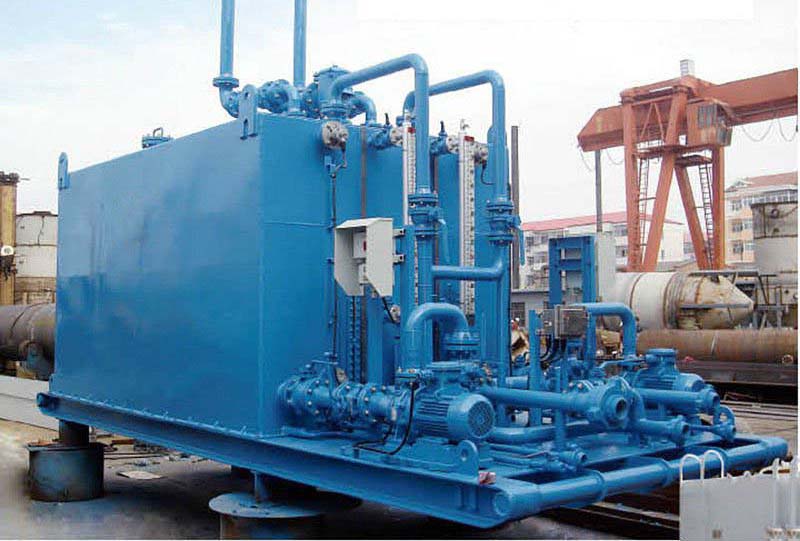

Tangki ukur menerima minyak dan air yang dikeluarkan dari separator. Pembacaan ketinggian cairan digunakan untuk mengukur produksi, sedangkan pompa transfer minyak mentah terkait mendukung pemuatan dan pengangkutan fluida.

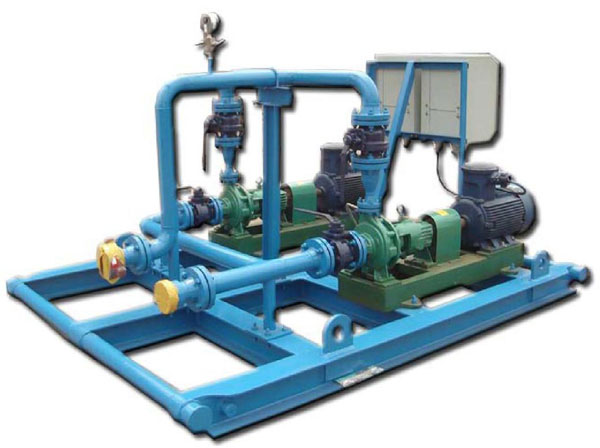

Setiap skid transfer minyak mentah membawa dua pompa sentrifugal: satu pompa utama dan satu pompa siaga. Paket mencakup stasiun operasi tahan ledakan, manifold katup, dan sambungan union.
