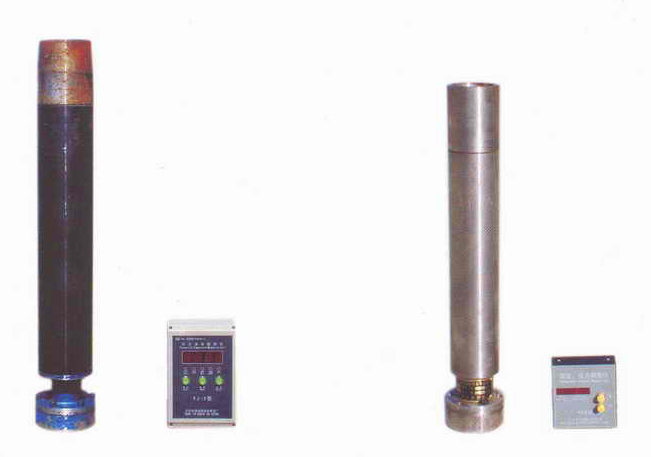

Sistem Pompa Submersibel Listrik

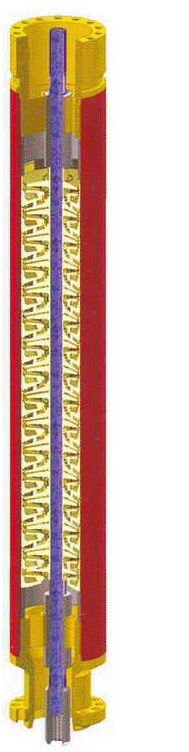

Pompa sentrifugal multitahap mengubah daya motor menjadi tekanan dan kecepatan untuk mengangkat fluida sumur ke permukaan. Tahapan dari besi berpaduan nikel memadukan impeler berputar dengan difuser diam.

Desain tahap mengambang menyerap gaya dorong di dalam tahapan pompa. Desain tahap kompresi meneruskan gaya dorong ke bawah menuju bantalan dorong pelindung, sehingga mendukung rentang debit yang luas.

Tahap aliran radial biasanya lebih efisien di bawah 380 m³/hari. Tahap aliran campuran sesuai untuk debit lebih tinggi dan menawarkan penanganan gas yang lebih baik. Jumlah tahap menentukan tinggi tekan yang diperlukan; ukuran tahap menentukan kapasitas.

• Rumah baja tahan karat atau baja karbon berlapis Monel untuk kondisi korosif.
• Bantalan tungsten karbida untuk kestabilan radial dalam kondisi abrasif dan berpasir.
• Poros berkekuatan lebih tinggi bila diperlukan oleh jumlah tahap dan beban poros.
• Susunan satu tahap serta bagian atas, tengah, dan bawah dengan kopling spline untuk konfigurasi sistem.

Seri pompa

86 · 101 (98) · 130 · 172

Frekuensi daya

50 Hz

Tinggi angkat

Hingga 3,000 m

Debit pada 50 Hz

22–5,640 m³/hari

Rentang debit yang dinyatakan pada 60 Hz

166–42,569 BPD

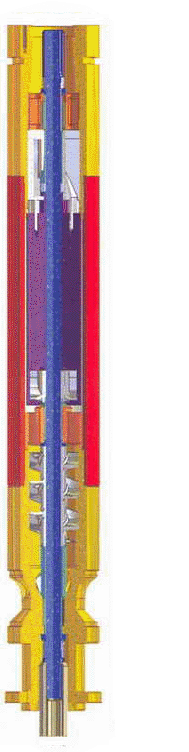

Dipasang di antara pelindung dan pompa, separator gas putar membantu mengatasi gas bebas yang dapat menyebabkan gas lock, penurunan pelumasan, dan penurunan efisiensi pompa. Gaya sentrifugal memisahkan gas dari fluida; gas dialirkan ke anulus sementara cairan masuk ke pompa.

Tersedia separator satu tahap dan tandem. Konfigurasi tandem menambahkan tahap pemisahan kedua; perbandingan yang dipublikasikan melaporkan peningkatan efek pemisahan sebesar 5–10%. Sumur berkandungan gas rendah dapat menggunakan saluran masuk pompa tanpa separator.

Seri

86 · 101 (98) · 130

Sambungan

Kopling spline

Konfigurasi

Satu tahap atau tandem

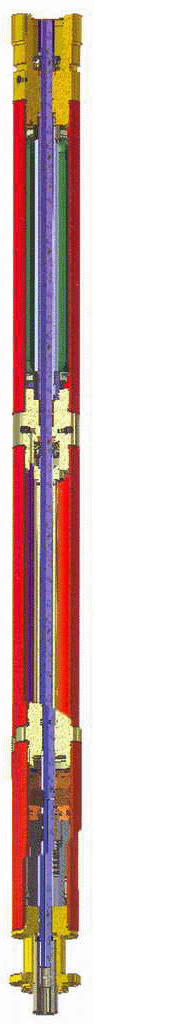

Pelindung berada di antara motor submersibel dan separator atau saluran masuk. Pelindung menyeimbangkan tekanan, memisahkan oli motor dari fluida sumur, menyediakan cadangan oli, dan menahan beban aksial dari pompa sentrifugal.

Seal mekanis, ruang pengendapan atau kantong, bantalan dorong, dan bantalan radial membentuk rakitan pelindung. Oli motor dielektrik mengisi rongga bantalan, dengan sistem penghubung yang menjaga keseimbangan tekanan.

Konfigurasi ruang labirin dan labirin-kantong dipilih sesuai kondisi sumur, kelas suhu motor, daya, dan tinggi angkat pompa. Desain khusus dapat memberikan peningkatan ketahanan terhadap pasir, korosi, atau kapasitas bantalan.

Seri

86 · 101 (98) · 130 · 143 · 172

Bagian

Tunggal, atau tahap atas dan bawah

Sambungan

Kopling spline

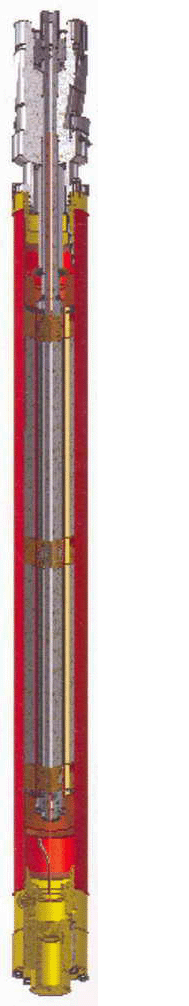

Motor induksi sangkar tupai dua kutub, tiga fase menggerakkan sistem ESP. Daya disalurkan melalui kabel submersibel, dan minyak mineral yang dimurnikan memberikan kekuatan dielektrik serta pelumasan bantalan. Fluida sumur yang mengalir melewati rumah motor membuang panas motor.

Konfigurasi daya, tegangan, insulasi, dan efisiensi motor dipilih sesuai kondisi bawah sumur. Motor tunggal atau bagian motor atas, tengah, dan bawah dapat digabungkan melalui kopling spline. Motor submersibel sinkron juga tersedia sesuai permintaan.

Kecepatan

2,900 rpm pada 50 Hz · 3,500 rpm pada 60 Hz

Kelas suhu

90 °C · 120 °C · 150 °C · 180 °C

Seri

95 · 114P · 114J · 114PH · 114Y · 138 · 143 · 188

Tegangan kerja

200–3,500 V

Arus kerja

10–120 A

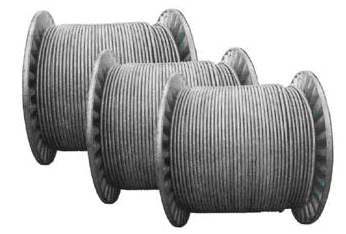

Kabel ESP datar dan bulat tersedia sesuai beban mekanis, suhu, dan paparan kimia. Kabel datar menjadi pilihan ketika celah antara tubing dan casing tidak memungkinkan penggunaan kabel bulat standar.

Motor lead extension (MLE) juga tersedia. Kabel diproduksi sesuai persyaratan API yang berlaku dan dipilih sebagai bagian dari sistem listrik ESP lengkap.

Tegangan kerja

3–6 kV

Suhu kerja

90–204 °C

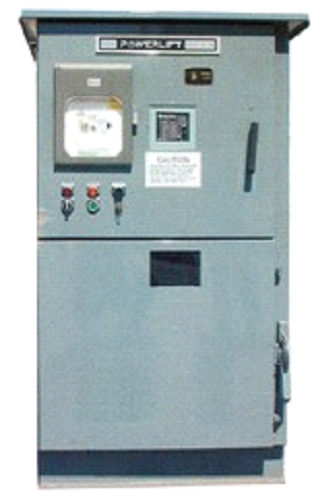

Panel listrik melindungi sistem pemompaan dengan menghentikan operasi pada ambang alarm yang ditentukan dan mencegah pengasutan ulang sampai kondisi memungkinkan. Konfigurasi mencakup kontaktor tombol tekan dengan perlindungan beban lebih hingga rakitan dengan pemutus bersekring, amperemeter pencatat, pengatur waktu pengasutan ulang, dan kendali jarak jauh.

Indikasi beban kurang dan beban lebih dapat disertakan. Ukuran panel listrik standar adalah 400 V, 1,000 V, 2,000 V, dan 3,000 V.

• Kondisi pemasangan tidak boleh mencakup media mudah terbakar atau meledak, gas korosif yang merusak insulasi, debu konduktif, dan guncangan berat.

Ketinggian

Hingga 2,000 m

Suhu lingkungan

−30 °C hingga +50 °C

Kelembapan relatif

Hingga 85%

Pasokan daya

Tiga fase · 50 Hz atau 60 Hz

Tegangan kerja

400 V–4.2 kV

Arus kerja

0–200 A

Transformator luar ruang terendam minyak dengan pendinginan alami menggunakan masukan tiga fase, tiga kawat. Tegangan keluaran dapat disesuaikan melalui tap lima posisi, tujuh posisi, atau susunan lainnya, dengan struktur belitan ganda atau rangkap tiga.

Pilihan belitan tegangan rendah dan transformator khusus untuk berbagai kebutuhan frekuensi tersedia sesuai instalasi.

Ketinggian

Hingga 2,000 m

Suhu lingkungan

−45 °C hingga +45 °C

Tegangan masukan

0.4 kV · 6 kV · 10 kV · 35 kV

Tegangan keluaran

0.4–3 kV

Kapasitas nominal

10–830 kVA
