TIME ROLLING · PRODUKSI MINYAK & GAS
Batang Pompa & Aksesori
Time Rolling memasok batang pompa dan aksesori kopling untuk sumur minyak dengan pompa batang. Produksi memadukan penebalan ujung kontinu, pemesinan CNC, serta inspeksi partikel magnetik fluoresen, dengan kapasitas yang dinyatakan hingga lima juta meter per tahun.
- Kelas C dan D
- API 11B
- Pengujian partikel magnetik pada kepala batang
- 100%
- Kapasitas produksi maksimum pabrik yang dinyatakan
- 5 juta m/tahun
Produksi dan inspeksi batang pompa
Bahan baku diperiksa sebelum produksi. Pelurusan, penebalan ujung kontinu, dan pemesinan CNC menyiapkan bodi serta ujung batang, diikuti inspeksi partikel magnetik fluoresen sebelum pengiriman.

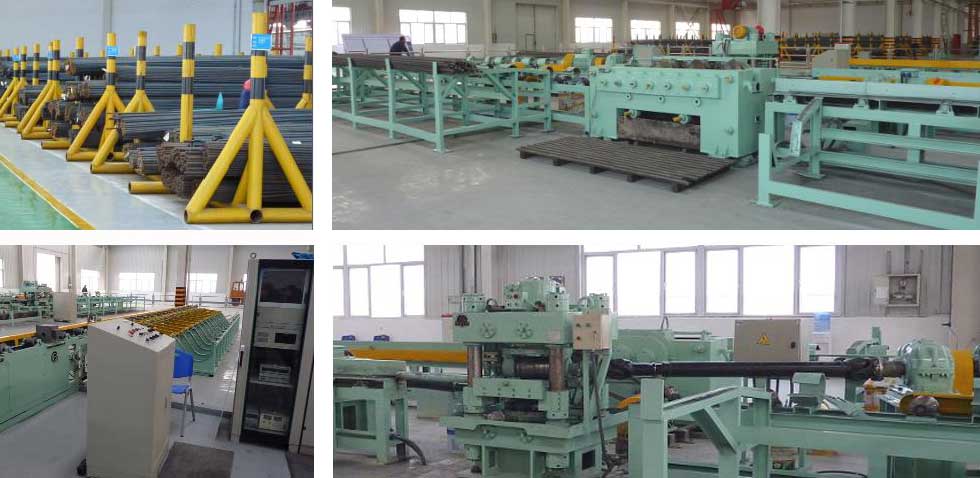

01 Bahan baku dan pelurusan
Periksa material masuk dan luruskan batang panas untuk mendukung akurasi dimensi.

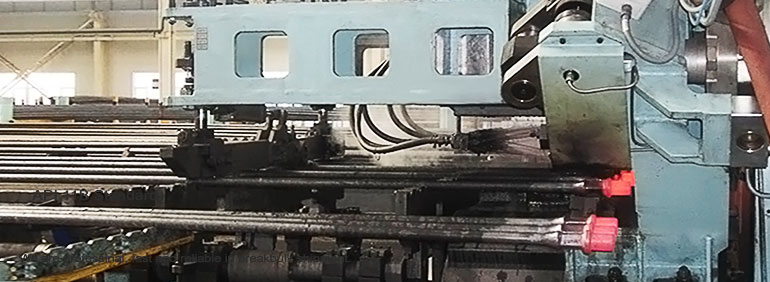

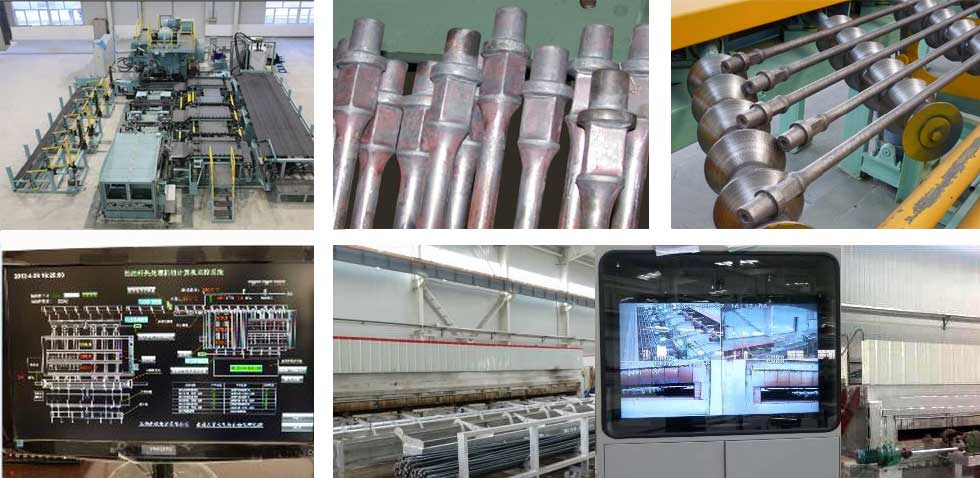

02 Penebalan ujung kontinu
Gunakan lini produksi penebalan ujung kontinu otomatis asal Rusia untuk membentuk ujung batang.

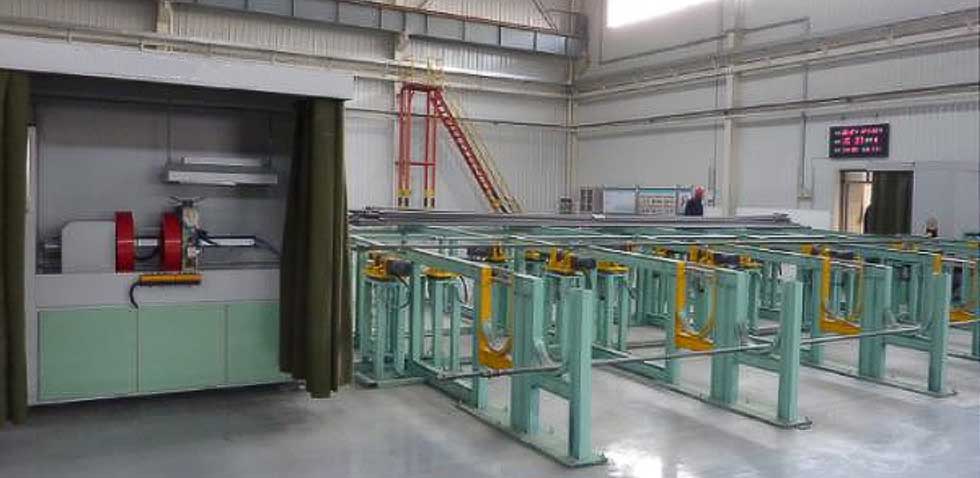

03 Inspeksi partikel magnetik
Lakukan pengujian partikel magnetik fluoresen pada kepala batang sebelum pengiriman.

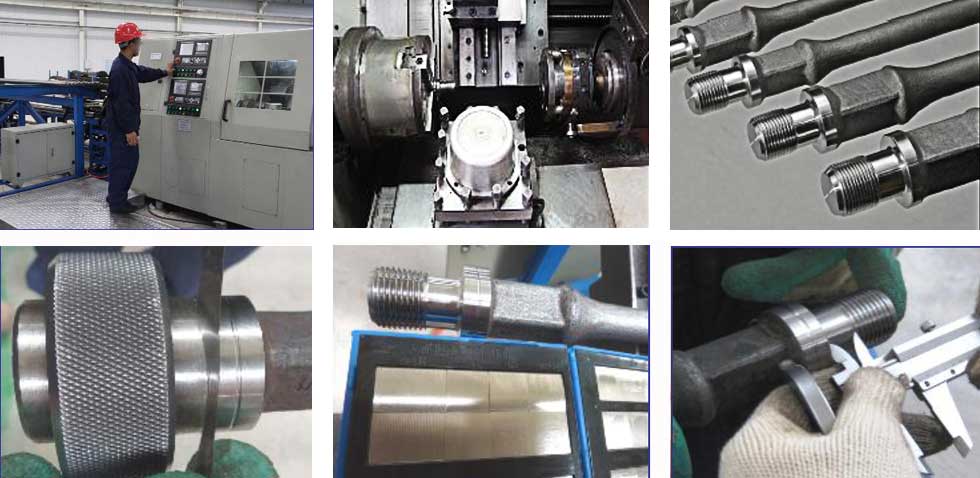

04 Pemesinan CNC
Lakukan pemesinan pada ujung dan ulir batang pompa menggunakan peralatan CNC.

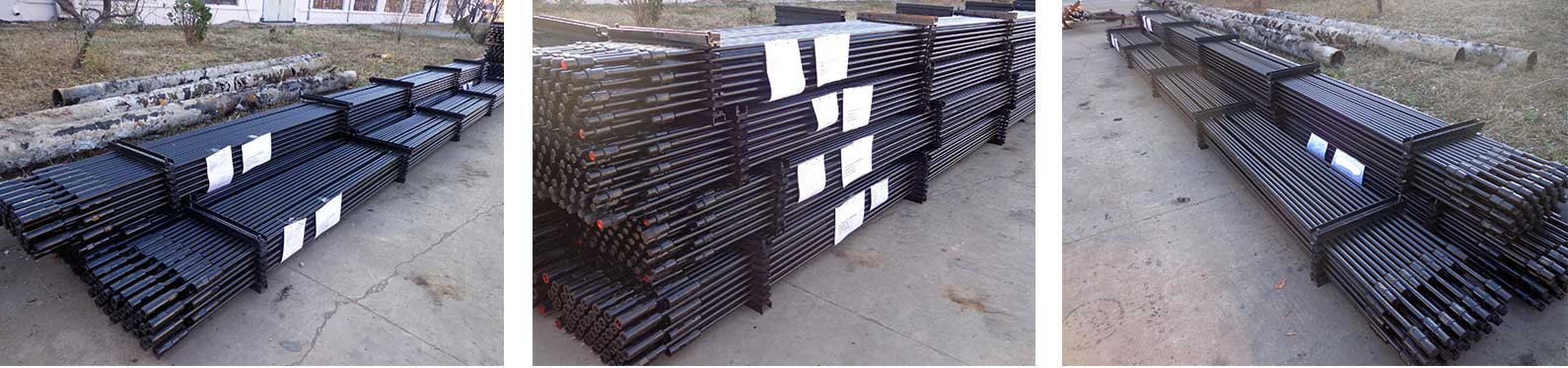

Kelas dan dimensi batang pompa
Batang pompa standar diproduksi sesuai API Specification 11B dalam kelas C dan D. Batang kelas H juga ditawarkan untuk aplikasi sumur dan pompa yang lebih besar. Tinjau persyaratan kelas, ukuran, dan sambungan berdasarkan kondisi pengoperasian.
| Ukuran Nominal inci | Diameter luar mm | Diameter Nominal Ulir dalam inci | Lebar Bidang Kunci | Panjang | ||
|---|---|---|---|---|---|---|
| mm | inci | mm | ft | |||
| ⅝ | 15.88 | 1 5/16 | 22.2 | ⅞ | 7518 ~ 9042 | 25 ~ 30 |
| ¾ | 19.05 | 1 1/16 | 25.4 | 1 | ||
| ⅞ | 22.23 | 1 3/16 | 25.4 | 1 | ||
| 1 | 25.40 | 1⅜ | 33.3 | 1 5/16 | ||
| 1⅛ | 28.58 | 1 9/16 | 38.1 | 1½ | ||
| Panjang pony rod: 20, 44, 68, 92, 116 inci | ||||||

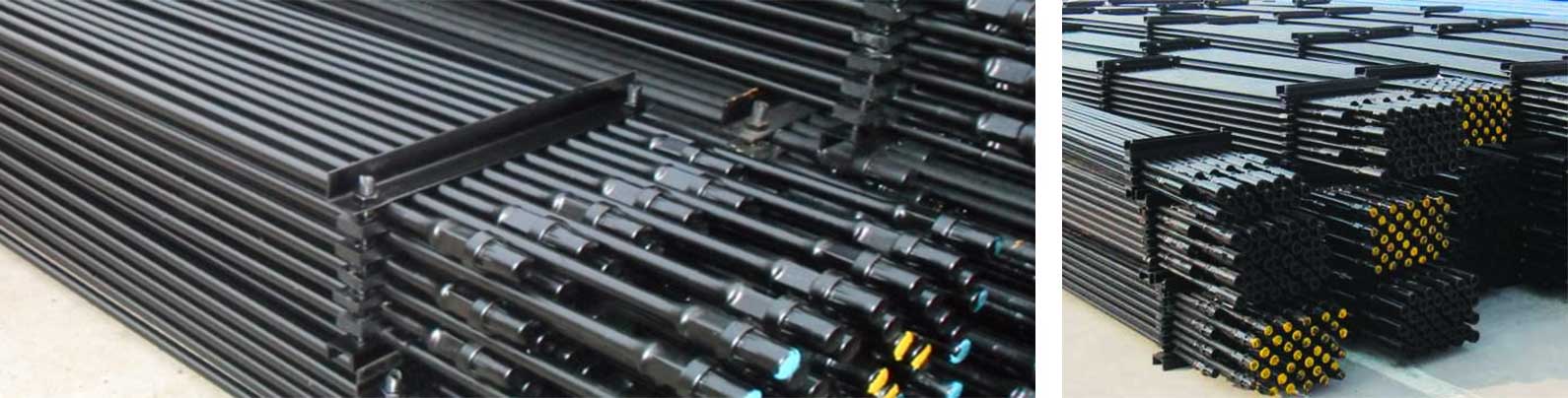

Konfigurasi batang
Batang pompa berongga dan konfigurasi tambahan melengkapi rangkaian batang standar. Tentukan dimensi dan susunan kopling yang diperlukan sesuai geometri serta kondisi layanan sumur.
Kopling putar dan kopling kaku batang pompa
Kopling putar menambahkan artikulasi pada rangkaian batang, membantu meneruskan beban batang pemberat sekaligus mengurangi penjepitan dalam sumur miring. Kopling kaku juga dirancang untuk mengurangi hambatan gesek dan mendukung langkah pompa bawah sumur yang efektif.
Celah penjarak membentuk permukaan tumpuan bagi rangkaian bawah dan mengurangi kontak antara batang, batang pemberat, serta dinding tubing. Kopling putar dapat berputar 360° pada garis tengahnya untuk membantu mengurangi ulir terlepas; profil kopling yang ramping membatasi gesekan fluida dan efek piston.

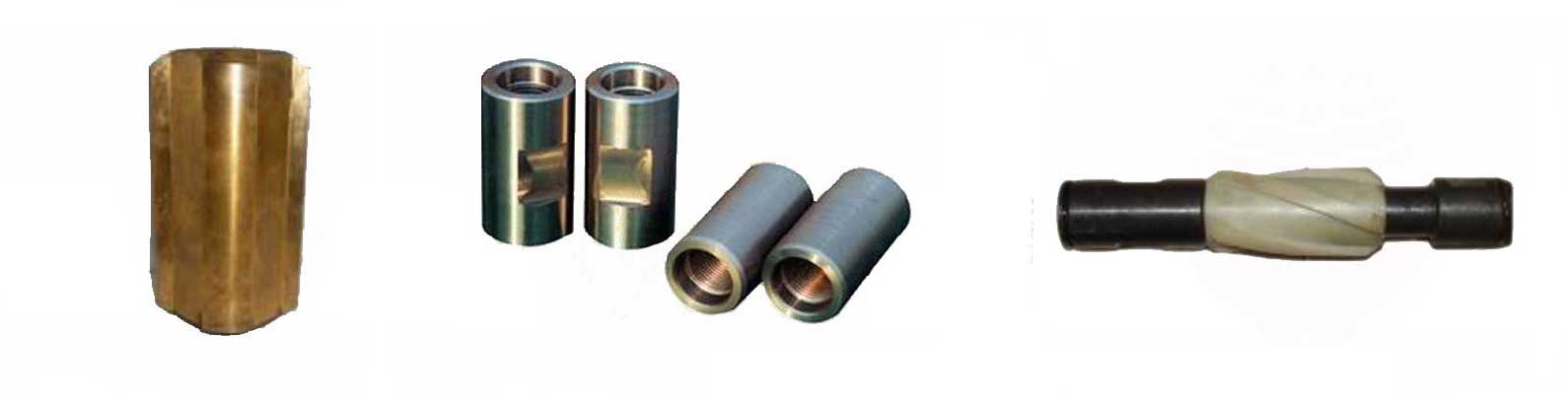

Aksesori kopling batang pompa
Tinjau dimensi sambungan batang dan kopling secara bersamaan saat menentukan rangkaian batang pompa lengkap.
