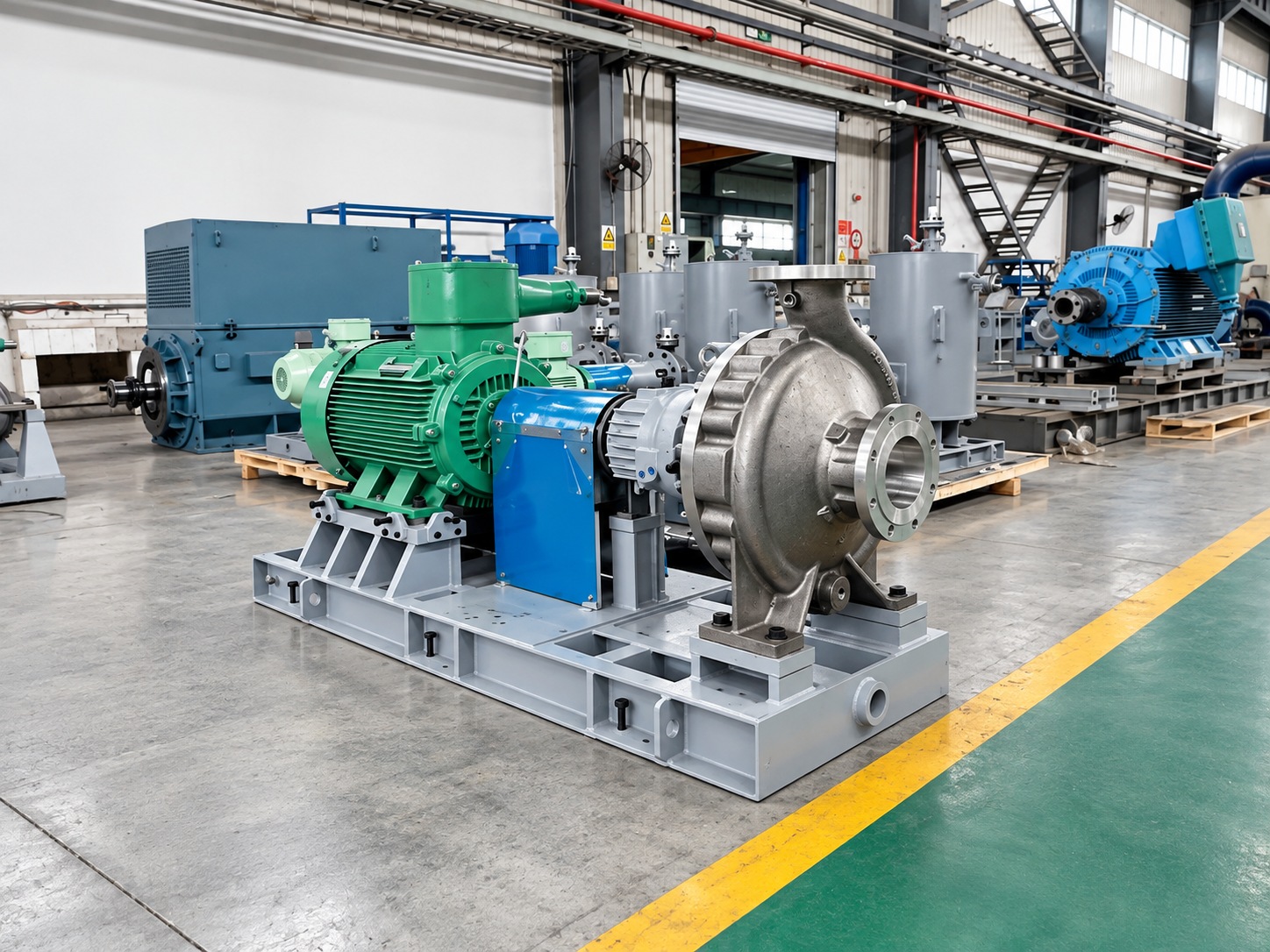

Rakitan pompa horizontal dengan motor hijau dan pelindung kopling biru.

IMPELER MENGGANTUNG / HORIZONTAL SATU TINGKAT

API 610 OH1 & OH2 Pompa proses dengan impeler menggantung

Time Rolling menawarkan pompa horizontal satu tingkat dengan impeler menggantung dan rumah pompa berkaki atau ditopang pada garis tengah untuk aplikasi proses tugas ringan dan sedang.

Jelajahi rentang operasi ↓

DUA SUSUNAN PENOPANG

API 610 OH1 dan OH2: perbedaan struktur

OH1

Rumah pompa berkaki

Rumah pompa ditopang oleh kaki di bawah garis tengah poros. Impeler menggantung di luar rakitan bantalan dalam susunan horizontal satu tingkat.

OH2

Rumah pompa ditopang pada garis tengah

Rumah pompa ditopang pada garis tengah poros. Susunan penopang ini memungkinkan pemuaian termal rumah pompa di sekitar garis tengah poros dan dipertimbangkan saat meninjau tugas bersuhu tinggi.

Pilih susunan penopang dengan mempertimbangkan suhu operasi, beban perpipaan, keterbatasan pemasangan, dan persyaratan pemeliharaan. Konfigurasi akhir pompa ditinjau berdasarkan tugas yang ditentukan.

KONFIGURASI

Pilihan desain untuk proses

Desain khusus dapat dipertimbangkan untuk aplikasi lain. Pilihan ditentukan sesuai cairan dan kondisi operasi; tidak semuanya disertakan dalam setiap konfigurasi pompa.

Impeler terbuka, debit rendah, atau terbenam
Rumah pompa antitersumbat
Jaket pemanas
Konstruksi khusus untuk tekanan isap tinggi
Desain pengisapan awal mandiri

RENTANG SERI OH1 / OH2

Rentang operasi

Tekanan: 13.5 MPa maks.
Debit: ～2600 m³/h
Tinggi tekan: ～300 m
Suhu: 450 °C maks.

Bahan, susunan seal, persyaratan inspeksi dan pengujian, serta kepatuhan API 610 yang diperlukan disepakati dalam tinjauan teknis untuk pompa yang dipilih.

Rakitan pompa dan detail

5 foto asli

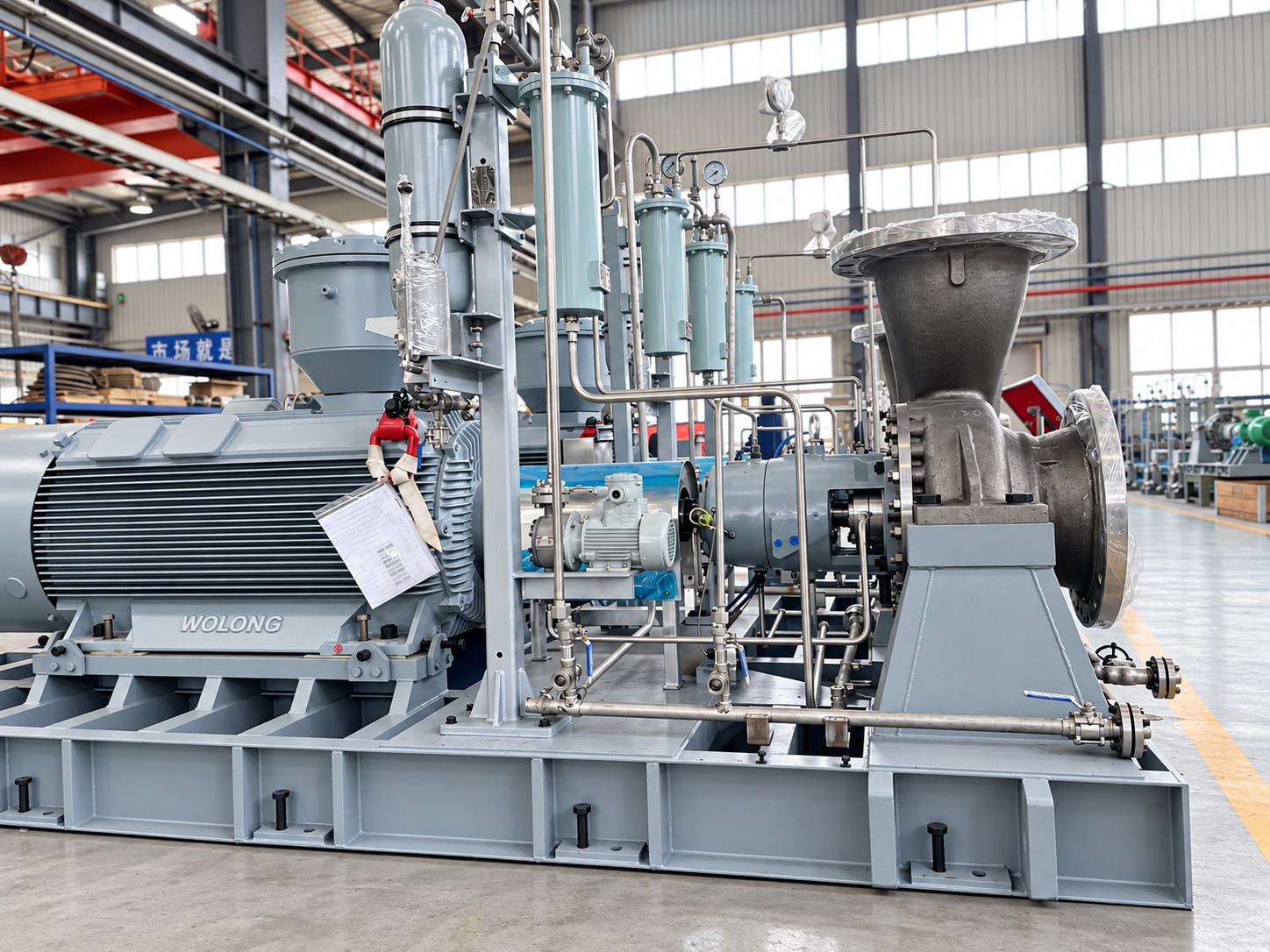

Tampak samping pompa berpenggerak motor dengan bejana dan perpipaan bantu.

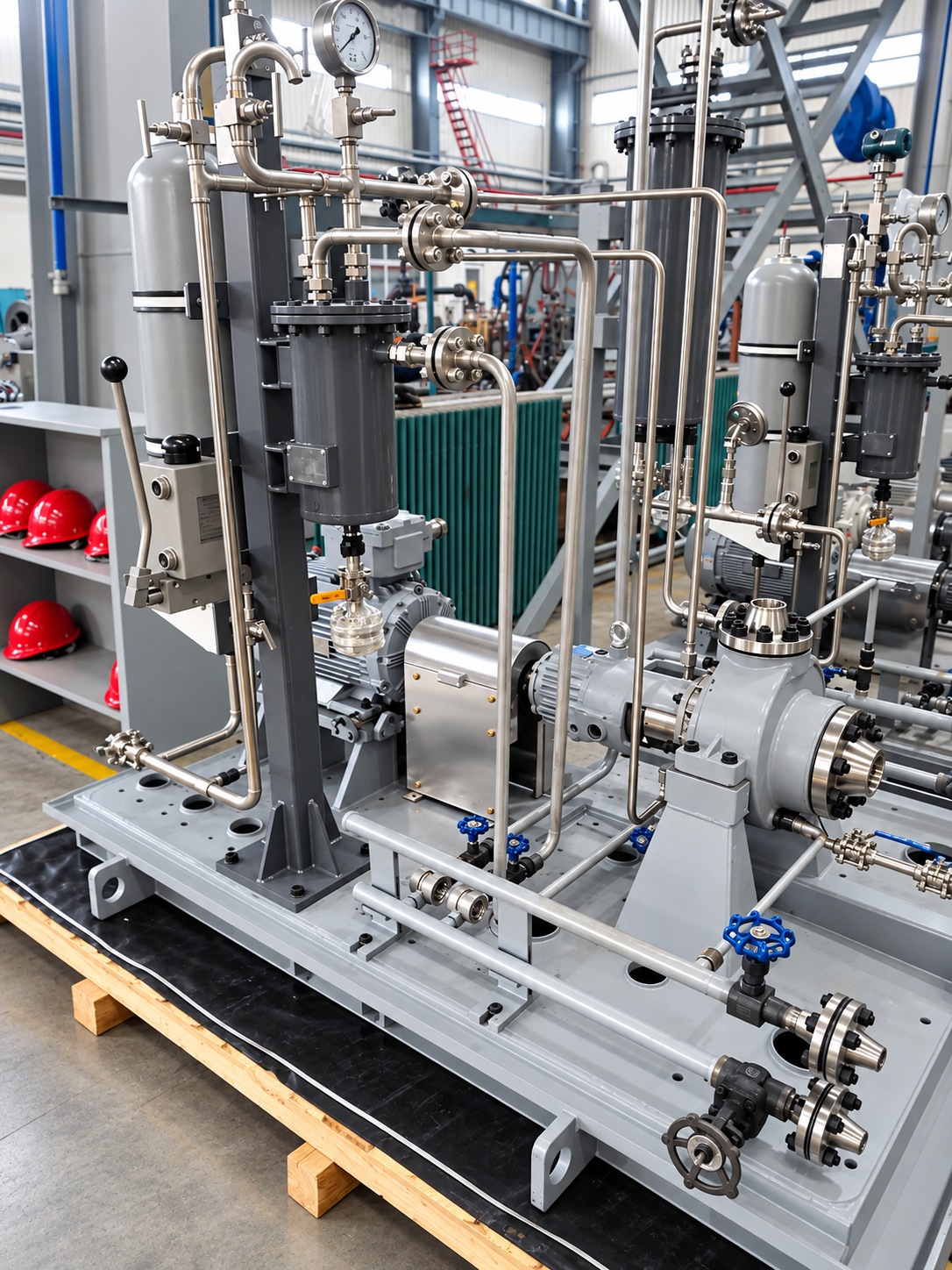

Pompa terpasang pada pelat dasar dengan bejana bantu dan perpipaan yang terhubung.

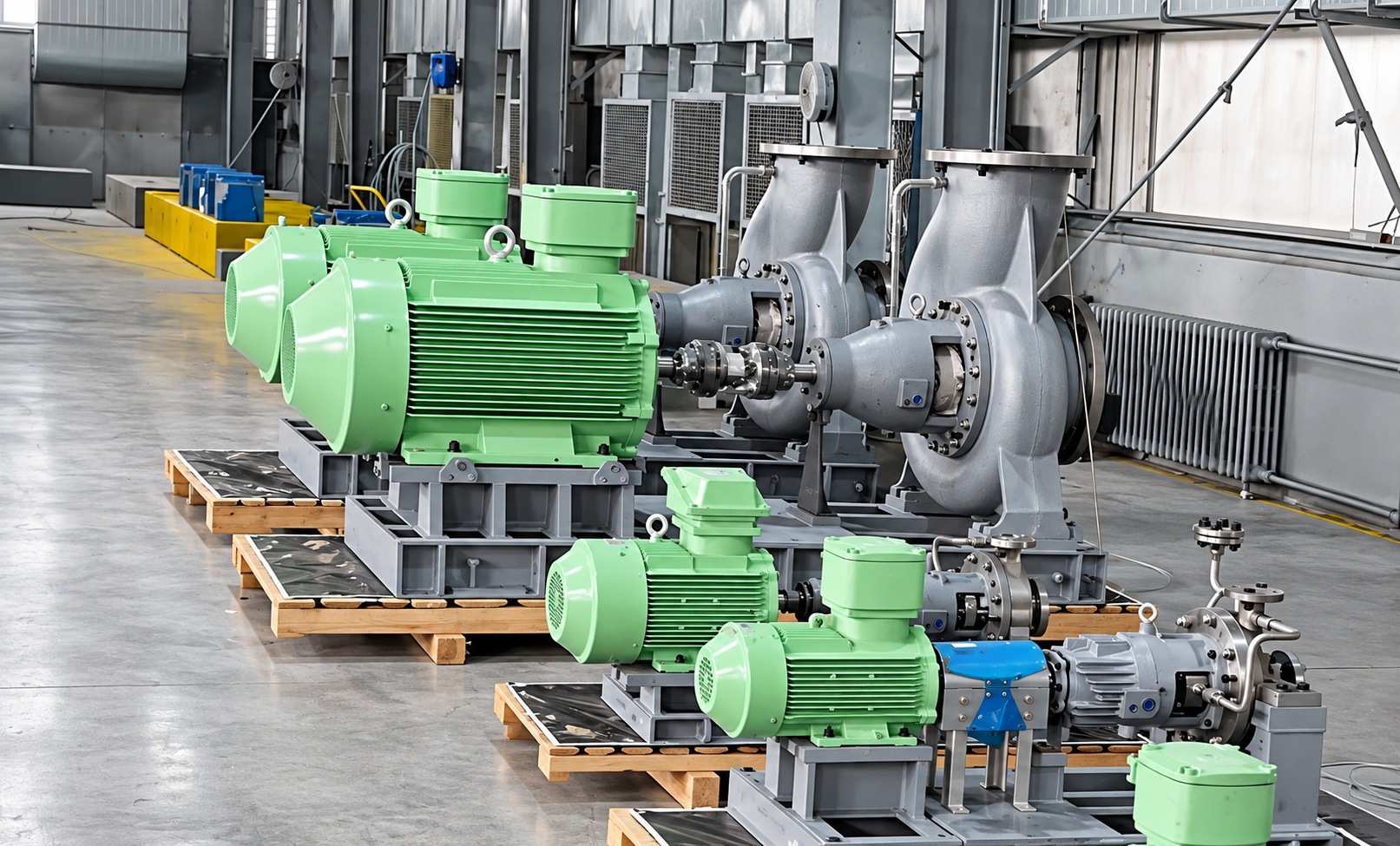

Rakitan pompa berpenggerak motor yang tersusun pada penyangga kayu untuk transportasi.

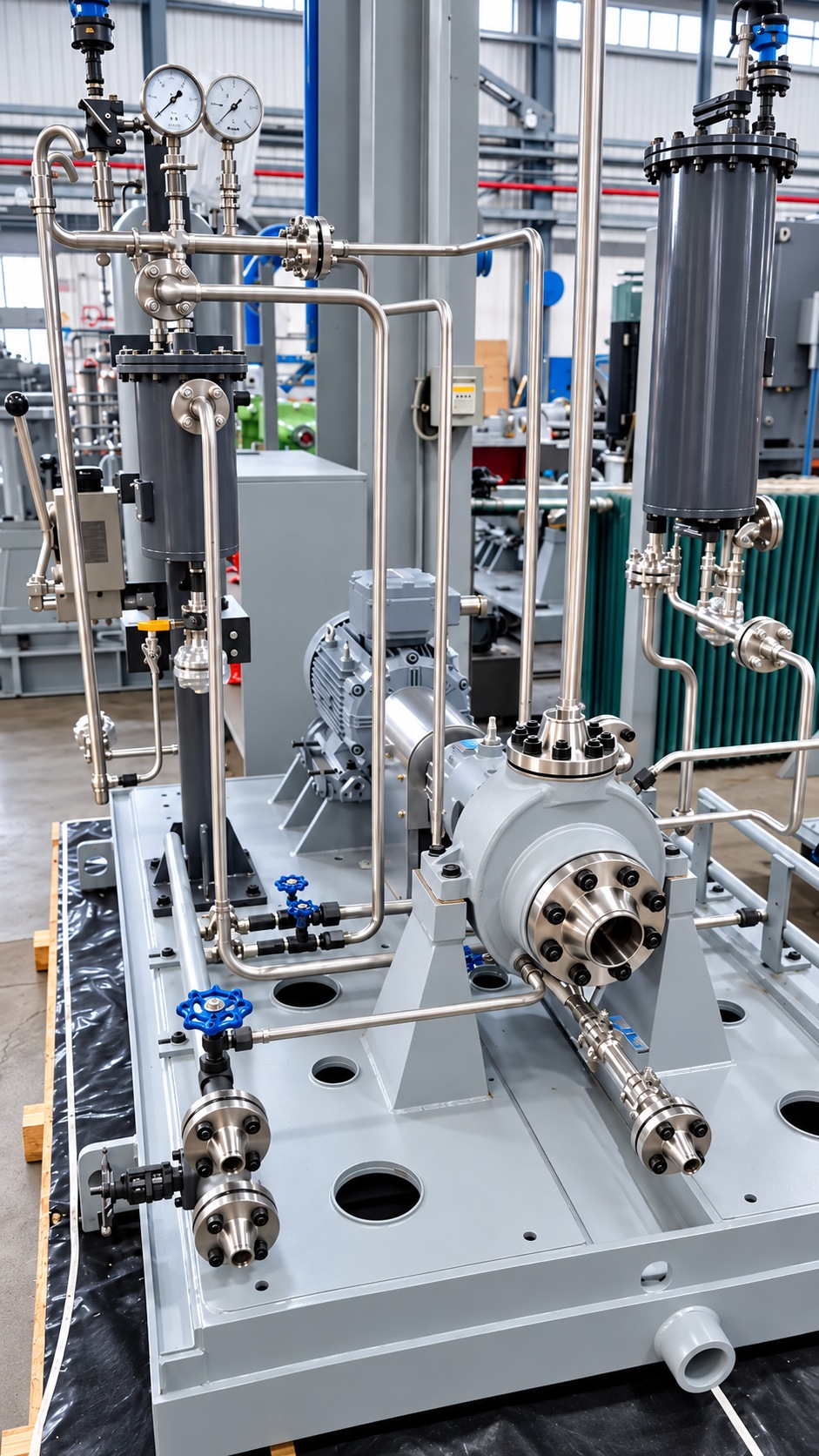

Tampak depan rumah pompa, lubang masuk berflensa, dan perpipaan bantu.

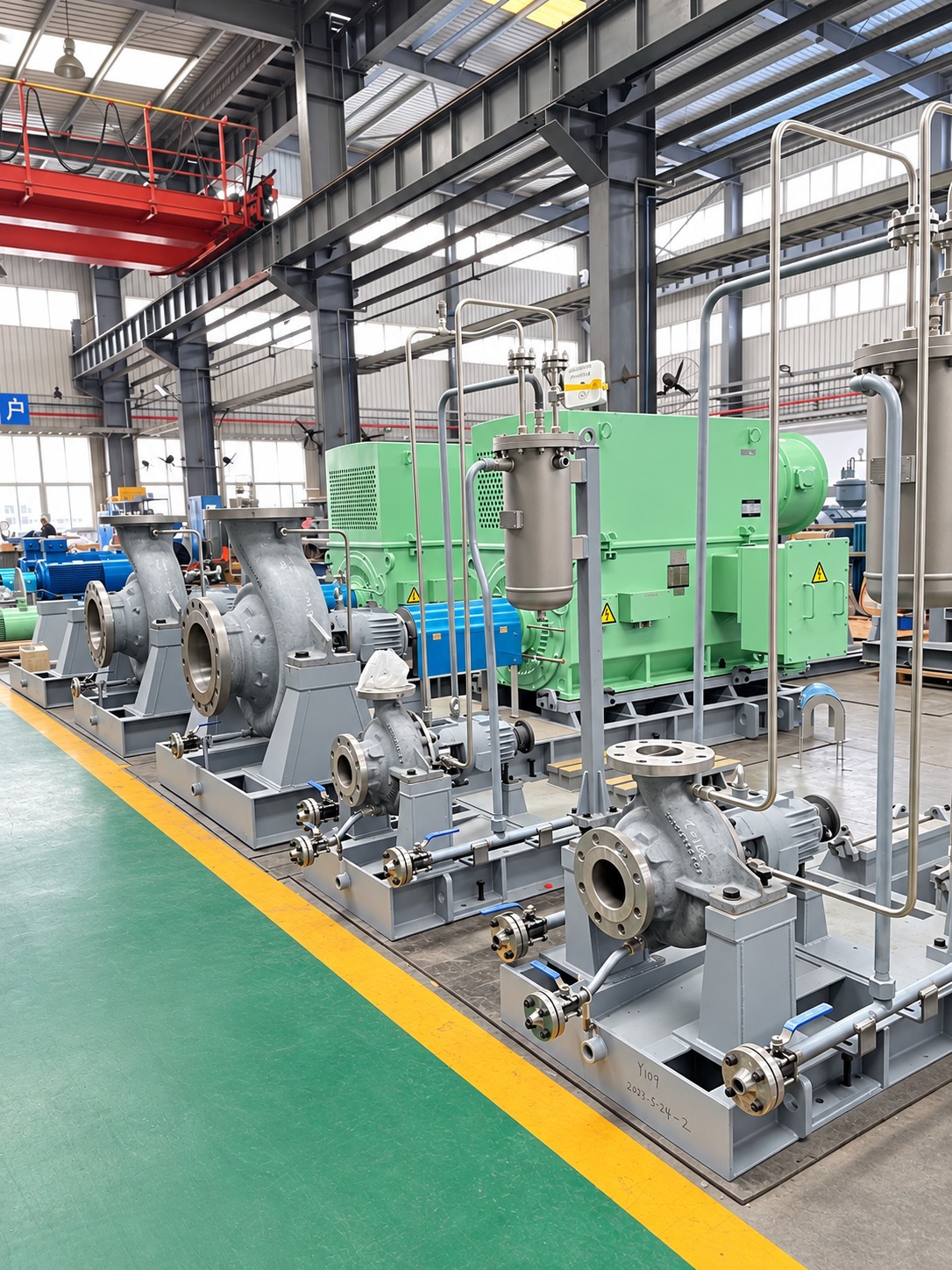

Rakitan pompa berbagai ukuran yang tersusun di bengkel.

Selengkapnya tentang pompa dan suku cadang kami

Jajaran ini melayani aplikasi proses tugas ringan dan sedang. Sifat cairan, kandungan padatan, kondisi isap, dan suhu menentukan apakah susunan standar atau salah satu desain khusus sesuai.
Lingkup yang ditawarkan mencakup pompa horizontal satu tingkat dengan impeler menggantung dan pilihan desain khusus yang tercantum, dengan tinjauan teknis.
Foto menunjukkan contoh rakitan; motor, kopling, pelat dasar, dan peralatan bantu yang dipasok untuk pesanan ditentukan dalam lingkup yang disepakati.
